Datos del producto:
Pago y Envío Términos:
|
| Opciones de color: | Negro (estándar) / Rojo / Azul | Género del conector: | Masculino / Femenino (Juego Completo) |
|---|---|---|---|
| Temperatura y humedad de funcionamiento: | -25°C a 70°C y 95% (a 40°C) | Resistencia de contacto + aislamiento: | ≦10mΩ + ≥100mΩ |
| Solicitud: | Motocicletas eléctricas, scooters, bicicletas eléctricas y sistemas BMS | Mecanismo de bloqueo: | Tipo pestillo/tornillo |
| Compatibilidad del cable: | AWG 12-22 | Clasificación IP: | impermeable IP67 |
| Material: | Plástico resistente a altas temperaturas y aleación de cobre chapada en oro. | Clasificación de voltaje: | 500 V CA (admite amplio rango) |
| Durabilidad: | ≥ 3000 ciclos, resistente a la corrosión, a prueba de vibraciones | Serie de modelos: | Serie 2+5 (potencia y señal híbridas) |

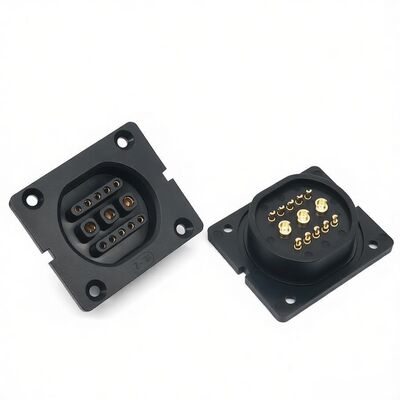

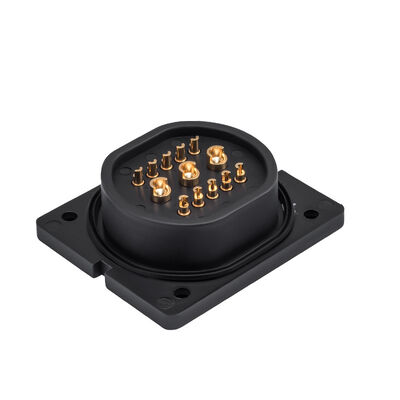

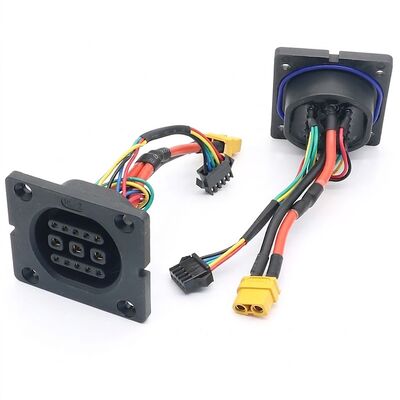

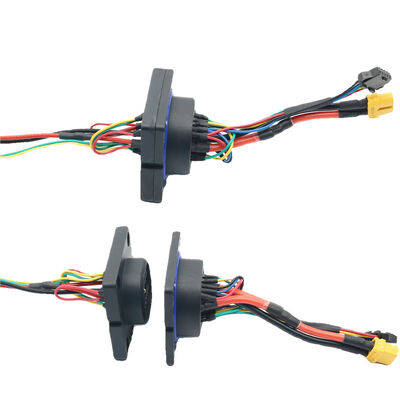

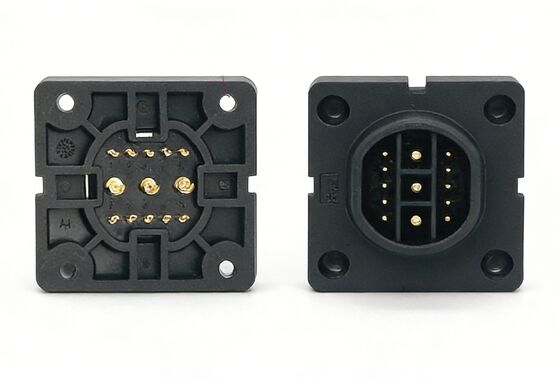

Conector Híbrido de Potencia de 3+10 Pines para Carga de Vehículos Eléctricos y Comunicación BMS (Macho/Hembra)
Definición del Producto
Este conector de la serie 3+10 es un sistema de interconexión híbrido de alta densidad diseñado para vehículos eléctricos y gestión inteligente de baterías. Cuenta con 3 terminales de potencia grandes para la transmisión de corriente primaria y 10 pines de señal pequeños para el intercambio de datos BMS multicanal. Diseñado para la fiabilidad, soporta hasta 5000 ciclos de acoplamiento y proporciona una conexión segura y retardante de llama para sistemas de potencia complejos.
Atributos Personalizados
Información de Parámetros y Técnica tabla a continuación
| Parámetro Técnico | Valor de Especificación |
| Serie del Modelo | Serie 3+10 (Potencia y Señal Híbrida) |
| Carga Nominal | 200V AC; Pin de Potencia: 10A / Pin de Señal: 3A |
| Temperatura de Operación | -25°C a +70°C |
| Humedad de Operación | 95% (a 40°C) |
| Resistencia de Contacto | ≤10mΩ |
| Resistencia de Aislamiento | ≥100mΩ |
| Voltaje de Soporte | 200V AC (50Hz) durante 1 minuto |
| Fuerza de Inserción y Extracción | 40N a 80N |
| Vida Mecánica de Acoplamiento | ≥ 5000 veces |
| Grado Retardante de Llama | UL94 V0 |
Valor y Puntos Clave:
Escenarios de Uso
Dongguan Ritian Communication Technology Co., Ltd.
Fundada en enero de 2009, Dongguan Ritian Communication Technology Co., Ltd. es un fabricante nacional de conectores de primer nivel dedicado al diseño y desarrollo de soluciones de sistemas de conexión, operando una instalación de producción de casi 2,000 m².
Nuestra completa cartera de productos abarca conectores de alta frecuencia, baja frecuencia, fibra óptica, industriales y de alta velocidad, junto con una gama completa de ensamblajes de cables que incluyen RF, señal, potencia, fibra óptica y mazos de cables automotrices. La mayoría de los productos cuentan con certificación UL y TUV, cumplen plenamente con las normas industriales internacionales y nacionales IEC, y sirven a diversos sectores como comunicación de datos, control industrial, nueva energía, electrónica médica, fabricación de equipos, aeroespacial militar y sistemas automotrices, con exportaciones a América del Norte/Sur, Europa, Asia Oriental y el Sudeste Asiático.
Poseemos certificaciones ISO 9001, IATF 16949, ISO 13485 y GJB 9001B, así como Calificación de Confidencialidad Clase III y Licencia de Producción Militar para I+D de Armamento. Respaldados por un equipo de I+D de más de 30 miembros con 7 patentes nacionales, una cadena industrial completa y laboratorios de pruebas avanzados, ofrecemos productos fiables y de alta calidad y soluciones integrales a clientes globales.
Preguntas Frecuentes sobre Conectores y Ensamblajes de Cables
P1: ¿Se pueden personalizar sus conectores/ensamblajes de cables? ¿Cuál es la cantidad mínima de pedido (MOQ)?
R: Admitimos la personalización de categoría completa y podemos proporcionar diseño y prototipado exclusivos de acuerdo con sus planos, parámetros (rendimiento eléctrico/mecánico/ambiental) y escenarios de aplicación (como militar/automotriz/médico). El MOQ para productos estándar es tan bajo como 500 unidades, y el MOQ para piezas personalizadas se negocia en función de la complejidad del producto. Aceptamos tanto pedidos de prueba de lotes pequeños como pedidos de gran volumen.
P2: ¿Cuál es la vida útil, la resistencia a la temperatura, la impermeabilidad y otro rendimiento ambiental de los productos?
R: La gama completa de productos puede proporcionar diferentes niveles de protección (como impermeabilidad IP67/IP68), amplio rango de temperatura (-40°C~+85°C y superior), alta resistencia a vibraciones/impactos según sea necesario. Todos los productos han pasado las pruebas completas de rendimiento eléctrico, mecánico y ambiental en el laboratorio, lo que garantiza un uso estable a largo plazo en condiciones de trabajo complejas como la industria, el sector militar y el automotriz.
P3: ¿Cuáles son los campos de aplicación de sus productos? ¿Son adecuados para mi industria?
R: Nuestra cobertura principal incluye 7 campos principales: comunicación de datos, control industrial, nueva energía, electrónica médica, fabricación de equipos, soporte militar y arneses de cableado automotriz. Los conectores de alta frecuencia/baja frecuencia/fibra óptica/industriales/alta velocidad y varios ensamblajes de cables pueden cumplir los estrictos requisitos de la automatización industrial, vehículos de nueva energía, equipos médicos, equipos militares y otros escenarios segmentados.
P4: ¿Cuáles son los plazos de producción para productos estándar y personalizados?
R: El plazo de entrega regular para productos estándar es de 3 a 7 días laborables; el ciclo de prototipado para piezas personalizadas es de 7 a 15 días laborables, y el ciclo de producción en masa es de 15 a 30 días laborables. Podemos coordinar la programación de producción prioritaria de acuerdo con sus requisitos de pedido urgente.
