Datos del producto:
Pago y Envío Términos:
|
| Género del conector: | Masculino / Femenino (Juego Completo) | Temperatura y humedad de funcionamiento: | -25°C a 70°C y 95% (a 40°C) |
|---|---|---|---|
| Resistencia de contacto + aislamiento: | ≦10mΩ + ≥100mΩ | Solicitud: | Motocicletas eléctricas, scooters, bicicletas eléctricas y sistemas BMS |
| Mecanismo de bloqueo: | Tipo pestillo/tornillo | Compatibilidad del cable: | AWG 12-22 |
| Clasificación IP: | impermeable IP67 | Material: | Plástico resistente a altas temperaturas y aleación de cobre chapada en oro. |
| Clasificación de voltaje: | 500 V CA (admite amplio rango) | Durabilidad: | ≥ 3000 ciclos, resistente a la corrosión, a prueba de vibraciones |
Descripción general del producto

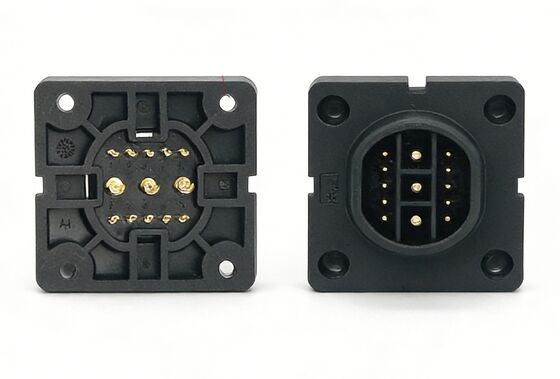

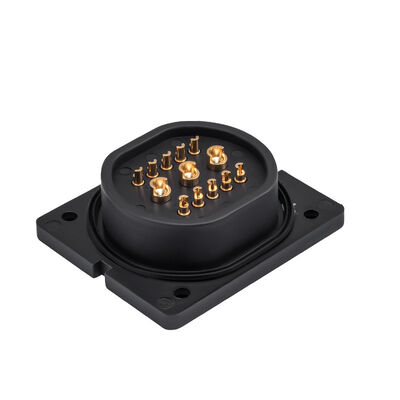

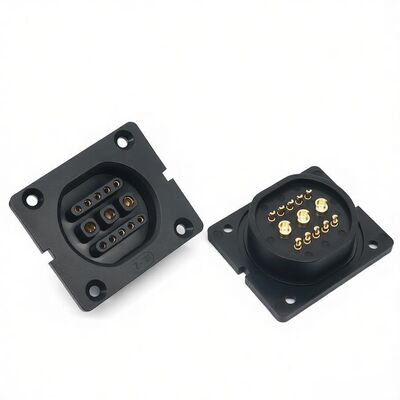

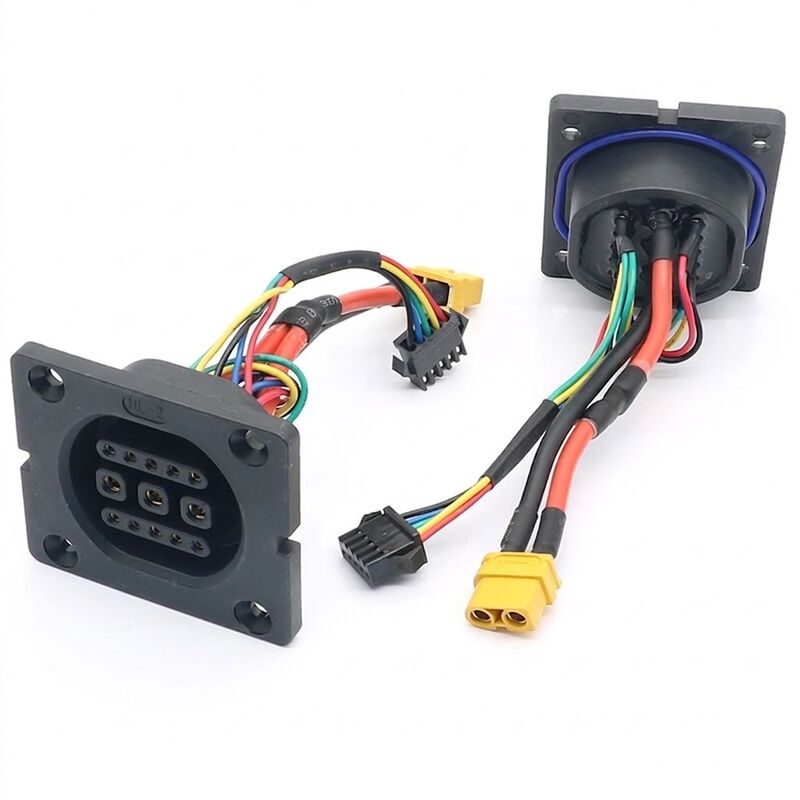

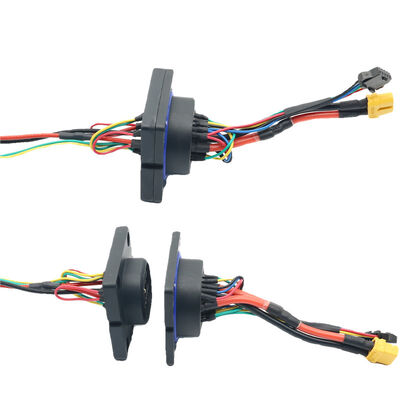

1. ElConector de alimentación híbrido EV de 3+10 pineses un conector industrial de alta confiabilidad diseñado paraSistemas de carga de vehículos eléctricos, sistemas de gestión de baterías (BMS) y aplicaciones de almacenamiento de energía.
2. Se integraTransmisión de energía de alta corriente y comunicación de señales de bajo voltaje.en una única interfaz compacta, lo que reduce significativamente la complejidad del cableado y mejora la confiabilidad del sistema.
3. Construido conProtección impermeable IP67, este conector es adecuado para entornos automotrices e industriales hostiles.
Características y beneficios clave
Parámetros técnicos
| Contenido de proyectos | Valor de especificación |
| Serie de modelos | Serie 3+10 (potencia y señal híbridas) |
| Configuración de pines | 3 potencia + 10 señal |
| Carga nominal | 200 VCA; Pin de alimentación: 10 A/Pin de señal: 3 A. |
| Temperatura de funcionamiento | -25°C a +70°C |
| Humedad de funcionamiento | 95% (a 40°C) |
| Resistencia de contacto | ≤10mΩ |
| Resistencia de aislamiento | ≥100mΩ |
| Tensión soportada | 200 VCA (50 Hz) durante 1 minuto |
| Fuerza de inserción y extracción | 40N a 80N |
| Vida de acoplamiento mecánico | ≥ 5000 veces |
| Grado retardante de llama | UL94V0 |
Escenarios de aplicación
Preguntas frecuentes (FAQ)
P1: ¿Se pueden personalizar sus conjuntos de conectores/cables? ¿Cuál es la cantidad mínima de pedido (MOQ)?
R: Admitimos la personalización de categorías completas y podemos proporcionar diseños y prototipos exclusivos de acuerdo con sus dibujos, parámetros (rendimiento eléctrico/mecánico/ambiental) y escenarios de aplicación (como militares/automotrices/médicos). La cantidad mínima de pedido para productos estándar es tan baja como 500 unidades, y la cantidad mínima de pedido para piezas personalizadas se negocia en función de la complejidad del producto. Aceptamos tanto pedidos de prueba de lotes pequeños como pedidos de gran volumen.
P2: ¿Cuál es la vida útil, la resistencia a la temperatura, la impermeabilidad y otros aspectos ambientales de los productos?
R: La gama completa de productos puede proporcionar diferentes niveles de protección (como IP67/IP68 a prueba de agua), amplio rango de temperatura (-40 ℃ ~ +85 ℃ y superior), alta resistencia a vibraciones/impactos según sea necesario. Todos los productos han pasado todas las pruebas de rendimiento eléctrico, mecánico y ambiental en el laboratorio, lo que garantiza un uso estable a largo plazo en condiciones de trabajo complejas como la industria, el ejército y la automoción.
P3: ¿Cuáles son los campos de aplicación de sus productos? ¿Son adecuados para mi industria?
R: Nuestra cobertura principal incluye 7 campos principales: comunicación de datos, control industrial, nuevas energías, electrónica médica, fabricación de equipos, apoyo militar y mazos de cables para automóviles. Los conectores de alta frecuencia/baja frecuencia/fibra óptica/industrial/alta velocidad y varios conjuntos de cables pueden cumplir con los estrictos requisitos de la automatización industrial, vehículos de nueva energía, equipos médicos, equipos militares y otros escenarios segmentados.
P4: ¿Cuáles son los plazos de producción para productos estándar y personalizados?
R: El plazo de entrega habitual para productos estándar es de 3 a 7 días hábiles; el ciclo de creación de prototipos para piezas personalizadas es de 7 a 15 días hábiles y el ciclo de producción en masa es de 15 a 30 días hábiles. Podemos coordinar la programación de producción prioritaria de acuerdo con los requisitos urgentes de su pedido.
