| Conteo de pines: | 4 / 6 / 7 / 10 / 12 pines | Mecanismo de bloqueo: | Autobloqueo push-pull (conexión y desconexión rápida, retención segura) |
|---|---|---|---|
| Opciones de montaje: | Montaje en panel (delantero/trasero), fijación con tuerca roscada, alineación flotante | Terminación: | Soldadura / soldadura de PCB |
| Material de la carcasa: | Latón con el niquelado | Material de contacto: | Latón o bronce fósforo con baño de oro (Au) |
| Aislante: | Plástico de ingeniería PA66 | Capacidad de compatibilidad de cables: | Admite ensambles de cables personalizados con cubierta altamente flexible y resistente a la abrasión |

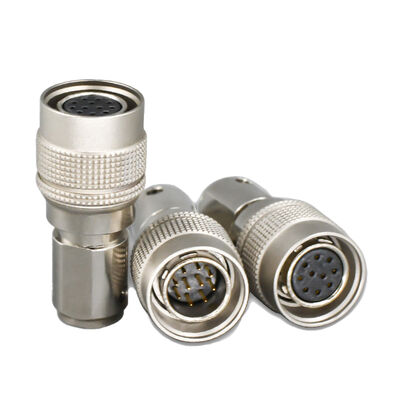

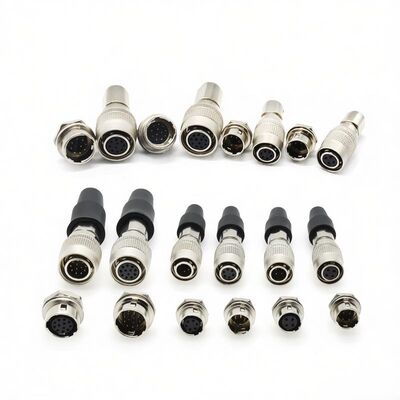

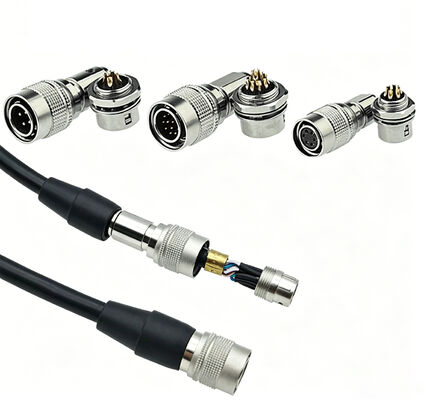

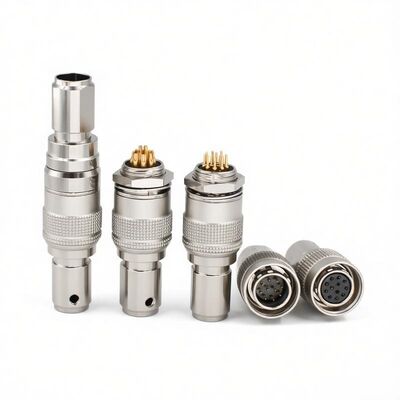

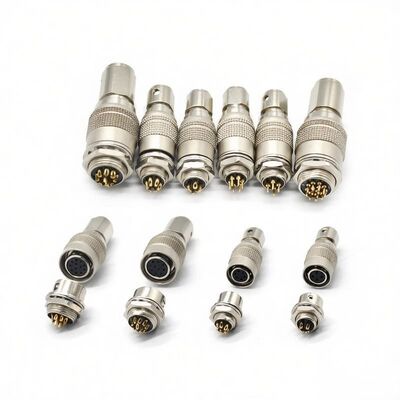

Conector de aviación compatible de alta calidad HRS de 4/6/7/10/12 pines para cable de alimentación/disparo de cámara industrial
Descripción del producto
Esta es una serie de conectores circulares de autobloqueo push-pull de alta precisión, diseñados específicamente para cámaras industriales y sistemas de visión artificial. Cuenta con una carcasa metálica compacta con un mecanismo de bloqueo de liberación rápida push-pull fiable, lo que facilita la conexión y desconexión al tiempo que garantiza un acoplamiento seguro bajo vibración. Disponible en configuraciones de 4, 6, 7, 10 y 12 pines, se utiliza ampliamente para el suministro de energía, señales de disparo, GPIO y transmisión de datos entre cámaras industriales (Basler, Cognex, Sony, AVT, JAI, etc.) y controladores o cables.
Características principales
Parámetros técnicos
| Contenido del proyecto | Especificación |
| Número de pines | 4 / 6 / 7 / 10 / 12 pines |
| Rango de temperatura de funcionamiento | -25℃ ~ +85℃ |
| Tensión nominal | 30V CC |
| Estilo / Método de terminación | Soldadura de PCB / Soldadura de cable |
| Corriente nominal | 2A (3A máx.) |
| Resistencia de aislamiento | ≥100 MΩ |
| Resistencia de contacto | 3 mΩ |
| Grado de protección de entrada | IP54 |
| Durabilidad de acoplamiento | >1000 ciclos de acoplamiento |
| Resistencia a la niebla salina | 48 horas |
| Material | Carcasa: PA66; Contactos: Latón con niquelado |
Escenarios de aplicación
Preguntas frecuentes:
P: ¿Cuál es el propósito principal de este cable?
A: Conecta cámaras industriales a sensores de disparo o controladores para la adquisición de imágenes sincronizada.
P: ¿La longitud del cable es personalizable?
A: Sí, hay disponibles longitudes y asignaciones de pines personalizadas, contáctenos para obtener más detalles.
P: ¿Es compatible con cámaras industriales Basler o Sony?
A: Sí, se usa comúnmente con la serie HR o interfaces de cámara similares para señales de alimentación/disparo.
P: ¿Cuál es la diferencia entre los conectores AISG y SMH200?
A: AISG es un conector circular robusto para conexiones de campo fiables; SMH200 es un conector de placa compacto de paso de 2,0 mm.
P: ¿Soporta aplicaciones impermeables?
A: Muchas variantes están diseñadas con protección clasificada IP para entornos industriales hostiles; confirme con el listado específico.
P: ¿Cuál es la cantidad mínima de pedido (MOQ)?
A: Típicamente 100 unidades o personalizadas a partir de 1k unidades para pedidos de prueba.
