Datos del producto:
Pago y Envío Términos:
|
| Tipo de producto: | Conector del almacenamiento de energía | Serie: | Serie Φ6.0 |
|---|---|---|---|
| Tipo de contacto: | Conector de alimentación | Género: | Enchufe y enchufe (macho/hembra) |
| Diámetro del contacto: | 6,0 milímetros | Rango de tamaño del cable: | 10 / 16 / 25 mm² |
| Número de pines: | Pin único (alimentación) | Blindaje: | no blindado |
| Protección de dedos: | IP2XB | Material de contacto: | Alquilo de cobre (típica) |
| Revestimiento de contacto: | Plateado / Personalizable | Tipo de montaje: | Cable a Cable / Cable a Panel |
| Certificación: | CE / RoHS (if applicable) | Solicitud: | Almacenamiento de energía / Batería / Solar / EV |

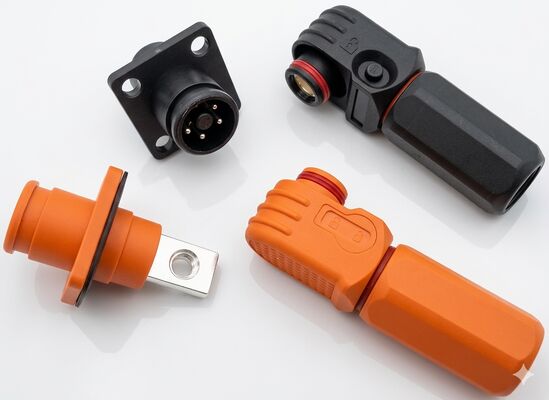

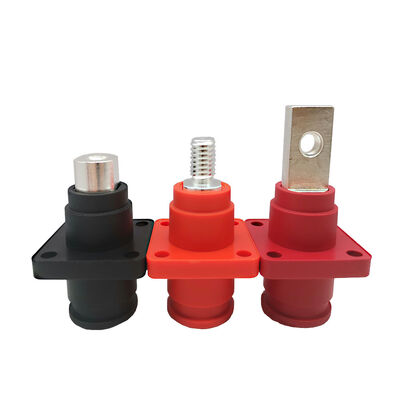

Conector de Almacenamiento de Energía Φ6.0 1500V DC 120A IP67 Conector de Alimentación de Alta Corriente
Definición del Producto
El Conector de Almacenamiento de Energía Serie Φ6.0 es una solución de interconexión de energía de alto rendimiento diseñada para sistemas de almacenamiento de energía (ESS), paquetes de baterías y aplicaciones de CC de alto voltaje. Diseñado para ser confiable en entornos hostiles, soporta hasta 1500V DC y 120A de corriente con protección IP67 en estado acoplado, asegurando conexiones eléctricas seguras, estables y duraderas.
| Artículo | Especificación |
| Serie | Conector de Almacenamiento de Energía Serie Φ6.0 |
| 1. Ciclos de Acoplamiento | ≥ 500 ciclos |
| 2. Rango de Cable | 10 / 16 / 25 mm² (cables no blindados) |
| 3. Fuerza de Inserción / Extracción | < 100 N |
| 4. Tensión Nominal | 1500 V DC |
| 5. Corriente Nominal | 60 A / 100 A / 120 A |
| 6. Resistencia de Aislamiento | > 2000 MΩ |
| 7. Tensión de Soporte | 3000 V AC |
| 8. Grado de Protección | IP67 (estado acoplado) |
| 9. Protección contra Contacto Accidental | IP2XB |
| 10. Temperatura de Operación | -40°C ~ +125°C |
Características Principales
6. Amplia Compatibilidad de Cables: Soporta cables no blindados de 10 / 16 / 25 mm²
7. Protección Segura contra Contacto: Cumple con el estándar de protección contra contacto IP2XB
8. Resistencia a Temperaturas Extremas: Opera de -40°C a +125°C
9. Conexión Segura: Fuerza de inserción/extracción <100N for stable and user-friendly operation
| Macho | Número de Parte | Especificaciones | Color |
| RT11.00102-00A | RT-A6-K-001A (Negro) 120A 25mm2 | PA66-G15 (Negro) | |
| RT11.00103-00A | RT-A6-K-001B (Naranja) 120A 25mm2 | PA66-G15 (Naranja) | |
| RT11.00104-00A | RT-A6-K-001C (Rojo) 120A 25mm2 | PA66-G15 (Rojo) | |
| RT11.00148-00A | RT-A6-K-001A (Negro) 100A 16mm2 | PA66-G15 (Negro) | |
| RT11.00149-00A | RT-A6-K-001B (Naranja) 100A 16mm2 | PA66-G15 (Naranja) | |
| RT11.00150-00A | RT-A6-K-001C (Rojo) 100A 16mm2 | PA66-G15 (Rojo) | |
| RT11.00151-00A | RT-A6-K-001A (Negro) 60A 10mm2 | PA66-G15 (Negro) | |
| RT11.00152-00A | RT-A6-K-001B (Naranja) 60A 10mm2 | PA66-G15 (Naranja) | |
| RT11.00153-00A | RT-A6-K-001C (Rojo) 60A 10mm2 | PA66-G15 (Rojo) |
| Hembra | Número de Parte | Especificaciones | Color |
| RT11.00105-00A | RT-A6-J-001A (Negro) Socket 120A | PA66-G15 (Negro) | |
| RT11.00106-00A | RT-A6-J-001B (Naranja) Socket 120A | PA66-G15 (Naranja) | |
| RT11.00107-00A | RT-A6-J-001C (Rojo) Socket 120A | PA66-G15 (Rojo) |
Escenarios de Aplicación
#Etiquetas
Conector de Almacenamiento de Energía, Conector de Alimentación DC 1500V, Conector de Alta Corriente IP67
