Datos del producto:
Pago y Envío Términos:
|
| Tipo de producto: | Asamblea de almacenamiento de energía | Aislamiento del cable: | Caucho naranja, resistente a los rayos UV y al aceite. |
|---|---|---|---|
| Tipo de conductor: | Cable trenzado de cobre estañado (Clase 5/6) | Conector A: | Codo de 90° PA66 negro, botón rojo HVIL |
| Conector B: | Naranja PA66 recto, tapa guardapolvo roja | Mecanismo de bloqueo: | Tuerca roscada + cierre de bayoneta |
| Método de encrucijado: | Engarzado rotativo para conductores trenzados | Solicitud: | Grupo de baterías / PCS/Inversor / ESS comercial e industrial / ESS móvil para exteriores |
Conjuntos de Cables de Almacenamiento de Energía de 50 mm² Conectores Integrados de Paquete de Baterías de Alta Corriente IP67 a Prueba de Agua de 350 A
Definición del Producto

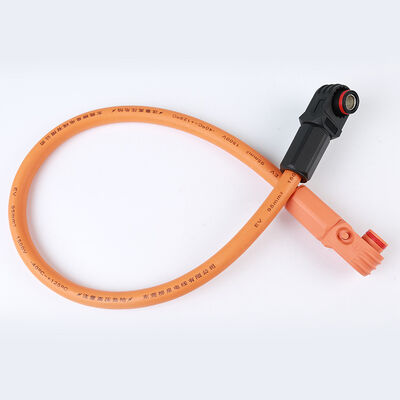

Un conjunto de cables de doble conector de alto rendimiento diseñado para sistemas de almacenamiento de energía (ESS), que presenta un conductor de cobre estañado flexible de 50 mm² con una corriente nominal de 350 A/DC1000 V, con un amplio rango de temperatura de funcionamiento de -40 °C a +125 °C. Equipado con un conector acodado negro de 90° (con botón de enclavamiento HVIL) y un conector recto naranja (con tapa antipolvo), ambos sellados IP65 con juntas tóricas de silicona roja. Adecuado para conexiones de clúster de batería a PDU y de PDU a inversor en aplicaciones ESS comerciales e industriales.
Parámetros Técnicos
| Parámetro | Valor |
| Nombre del Producto | Conjunto de Cables de Almacenamiento de Energía de 50 mm² |
| Modelo | LXX-50 |
| Sección Transversal del Conductor | 50 mm² (cobre trenzado flexible) |
| Estándar del Cable | CCC / IEC |
| Tensión Nominal | CC 1000 V / 1500 V |
| Corriente Nominal | 350 A |
| Rango de Temperatura | -40 °C ~ +125 °C |
| Color del Cable | Naranja (Aislamiento) |

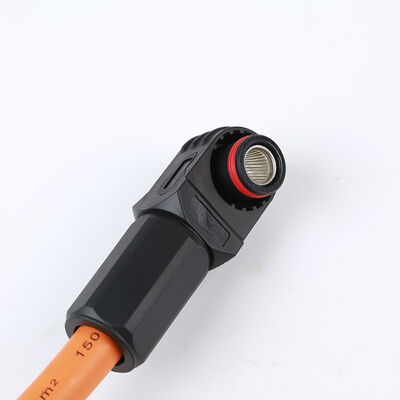

| Conector A (Codo) | PA66 Negro, codo de 90° con botón HVIL |
| Conector B (Recto) | PA66 Naranja, recto con tapa antipolvo |
| Anillo de Sellado | Junta tórica de caucho de silicona roja |
| Grado de Protección | IP65 |
| Retardancia de Llama | UL94 V-0 |
| Longitud del Cable | Personalizable (200 mm - 2000 mm) |
| Material del Conductor | Cable trenzado de cobre estañado |
| Enclavamiento HVIL | Sí (botón de enclavamiento rojo en el conector negro) |
| Resistencia UV | Sí |
| Aplicación | Sistema de Almacenamiento de Energía (ESS) |
Características Clave
Escenarios de Aplicación
#Etiquetas
Cable de Almacenamiento de Energía, Conector HVIL, Conjunto de Alimentación ESS
