Datos del producto:
Pago y Envío Términos:
|
| Serie de modelos: | Serie Xiaomi-2+4 (Soporte de carga LEV) | Categoría de aplicación: | Componentes de vehículos de nueva energía e interfaces de tren motriz |
|---|---|---|---|
| Duración del ciclo de apareamiento: | ≥1,500 Inserciones/Extracciones | Resistencia a la temperatura: | -15°C a 65°C |
| Humedad relativa: | ≤ 98% (a 40°C) | Escenarios utilizados para: | Maquinaria Industrial, Sistemas de Distribución de Energía, Fabricación Automatizada, etc. |

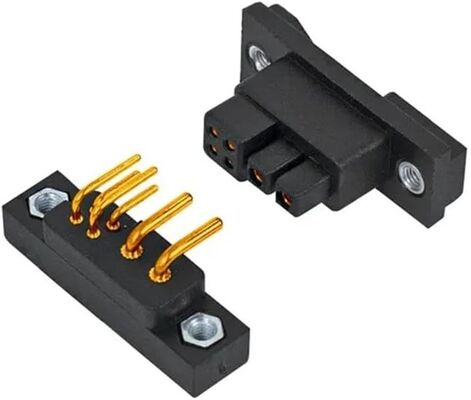

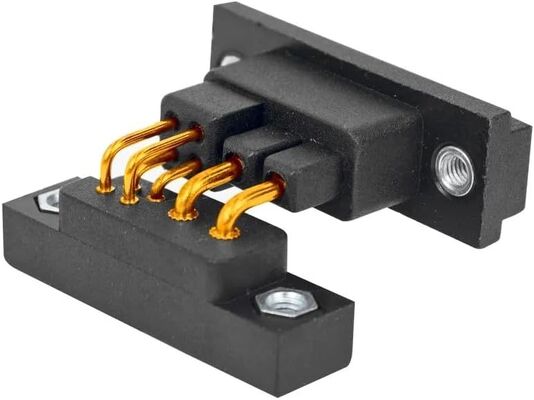

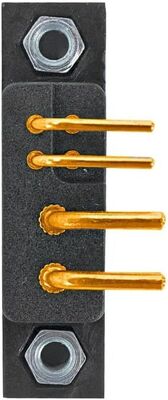

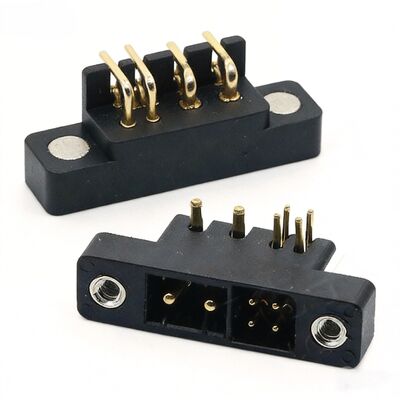

Soporte de carga EV con enchufe de descarga de batería de litio de alta resistencia Xiaomi 2+4 Series 40A
Definición del producto
Un híbrido,Conector de señal y alimentación rectangular de alta resistencia.Diseñado para la integración modular de baterías de iones de litio en vehículos eléctricos ligeros (LEV). Proporciona una conexión ciega plug-and-play perfecta entre un paquete de baterías externo o intercambiable y la placa controladora del motor interna del vehículo.
Características clave
Especificaciones técnicas
| No. | Parámetro | Calificación técnica / característica |
| 1 | Marca / Modelo | Soporte de carga LEV de la serie Xiaomi 2+4 |
| 2 | Configuración de diseño de pines | 2 contactos de alimentación + 4 contactos de señal/datos (diseño híbrido) |
| 3 | Corriente continua máxima | 40 amperios (pines de alimentación) |
| 4 | Clasificación de voltaje de funcionamiento | Hasta 75 V CC máx. (bajo voltaje/compatible con LVD) |
| 5 | Orientación de montaje | Orificio pasante en ángulo recto/pie doblado (pata de soldadura DIP) |
| 6 | Geometría de la vivienda | Cuerpo cuadrado compacto con teclas de polarización (evita el acoplamiento inverso) |
| 7 | Método de terminación | Montaje flotante placa a placa PCB |
Casos de uso prácticos
Preguntas frecuentes sobre ensamblaje de cables y conectores
P1: ¿Cómo previene este diseño específico la falla del "tapón de fusión" común en los puertos de batería LEV con clasificación 30A?
A:Los conectores más baratos dependen de tolerancias de contacto flojas que sufren de una alta microrresistencia cuando se exponen a vibraciones constantes del chasis. Este módulo está clasificado continuamente en40Acon superficies de contacto premium de oro/cobre. Está alojado en una carcasa de baja resistencia diseñada para minimizar la acumulación térmica localizada durante cargas de alto voltaje y aceleraciones fuertes.
P2: ¿Este conector admite el intercambio en vivo o la conexión en caliente de paquetes de expansión de batería auxiliar?
A:Si bien los contactos físicos están clasificados para manejar ciclos de acoplamiento mecánico duraderos, los contactos de señal secundaria están dispuestos específicamente para interrumpir la conexión antes de los pines de alimentación durante la extracción. Esto garantiza que el controlador BMS pueda terminar de forma segura la señalización de telemetría antes de que la alimentación del circuito principal se desacople físicamente.
P3: ¿Qué característica estructural específica protege los frágiles rastros de soldadura de PCB de fracturas durante el acoplamiento de la batería?
A:Utiliza un espacio libre mecánico flotante de tabla a tabla. La carcasa del conector permite un juego estructural de 0,5 mm a 1,0 mm. Esta microalineación absorbe las fuerzas de impacto estructural y la torsión del chasis. Evita que la energía cinética se transfiera directamente a los puntos de soldadura de cobre de las placas de circuito.
#Etiquetas
enchufe de batería 40A,Conector de 2+4 pines,toma de descarga de batería de scooter,Conector de alimentación de datos BMS,enchufe de alimentación LEV
